열화상카메라를 활용한 지능형 화재 감시 시스템

열화상카메라를 이용하여 화재 발생 이전에 과열 상태에서 화재위험을 감지하여 빠른 대처가 가능하며,

일반 화재(연기,열)감지기의 화재발생 알람시 현장의 열화상 이미지를 비교하여 감지기의 오작동을 감시하거나

온도와 영상을 통화여 화재상황을 정확히 파악하고 빠르게 대처할 수 있는 지능형 화재감지 시스템입니다.

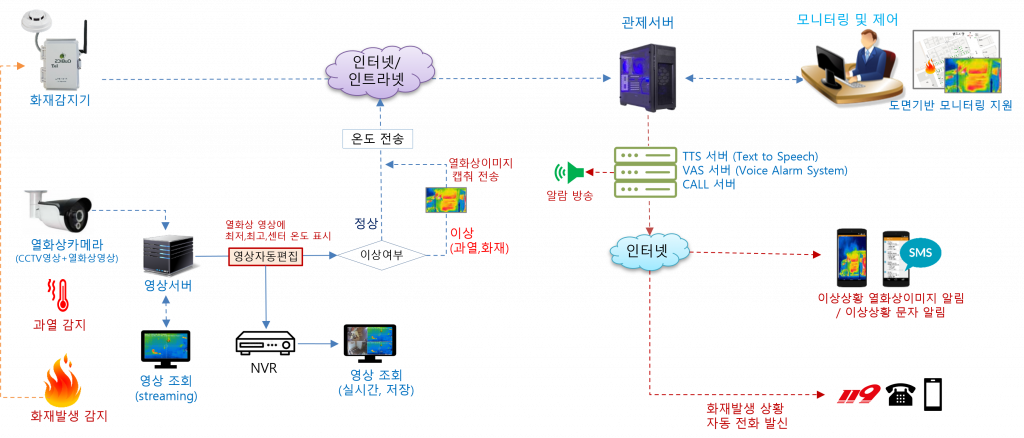

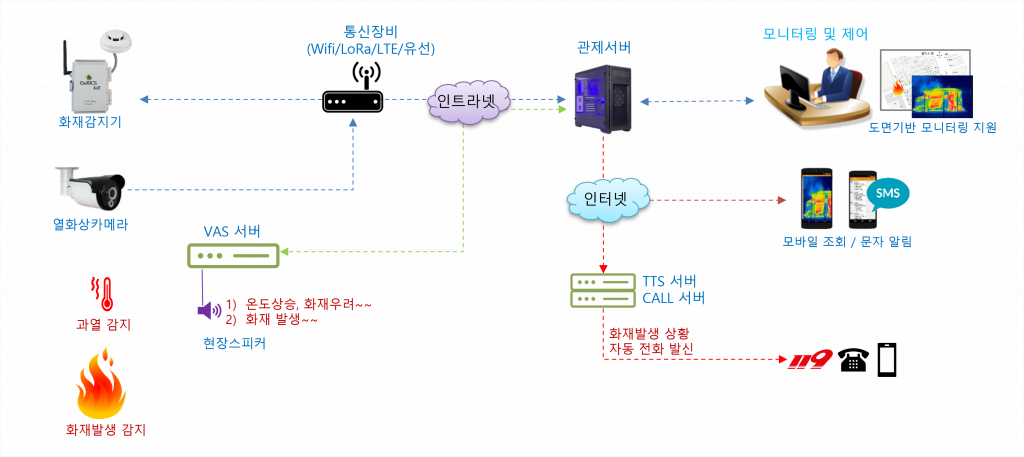

시스템 구성도



열화상카메라가 온도상승을 감지하여 즉시 관제서버로 알림을 전송하고,
관리자가 PC/모바일로 알림 수신 및 영상 조회가 가능하며, 서버에서 자동 전화발신도 가능하여 빠른 대처를 할 수 있습니다.

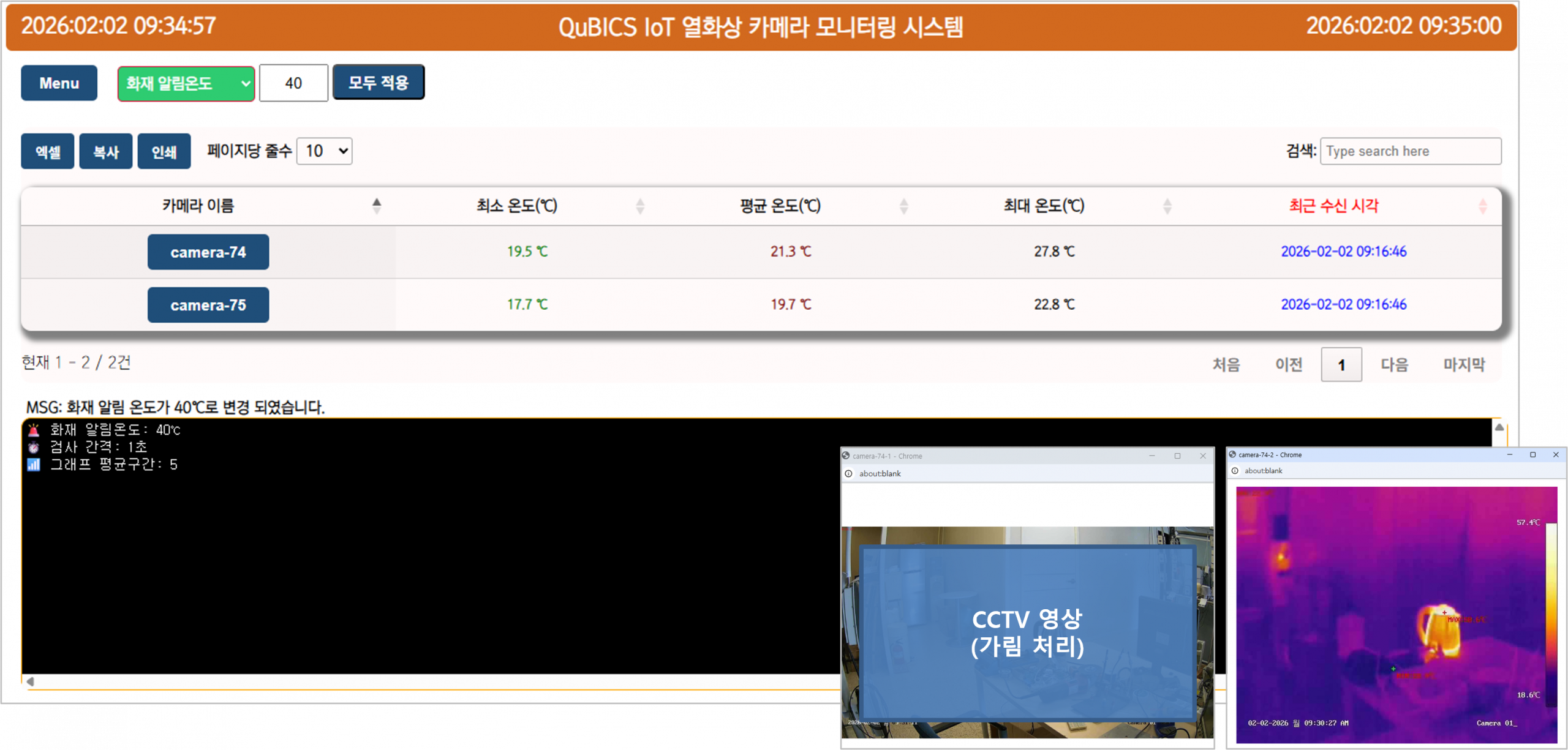

열화상 영상 조회 프로그램 기능

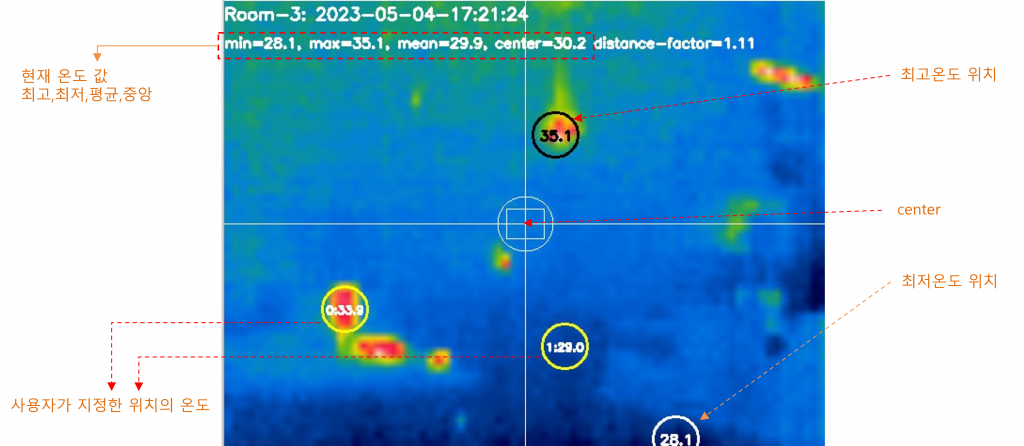

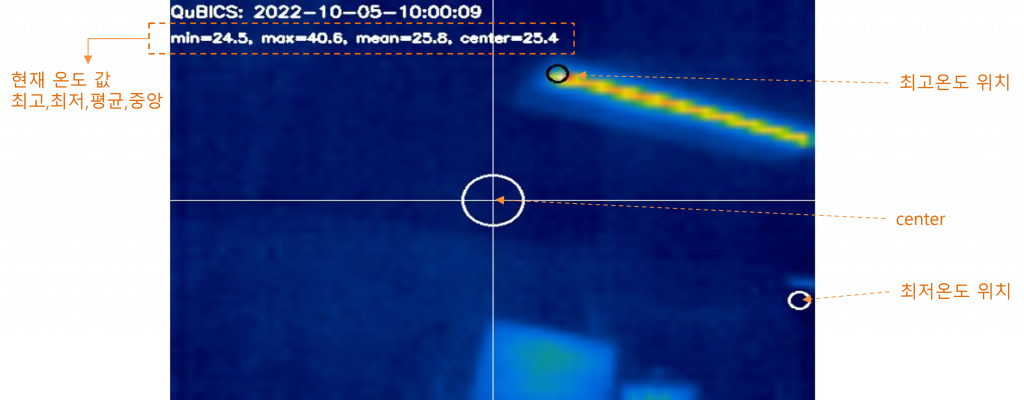

열화상 영상을 보며, 실시간 온도 상황 및 최고/최저/중앙 온도의 위치 및 온도 값을 조회하고 특정 위치를 클릭하거나 관심영역을 지정하여 온도 변화를 관찰하고 저장할 수 있습니다.


현재 화면에서 중앙/최고/최저 온도값 및 위치 표시
사용자가 열화상 화면에서 임의의 위치를 클릭하여 현재 온도 조회 가능

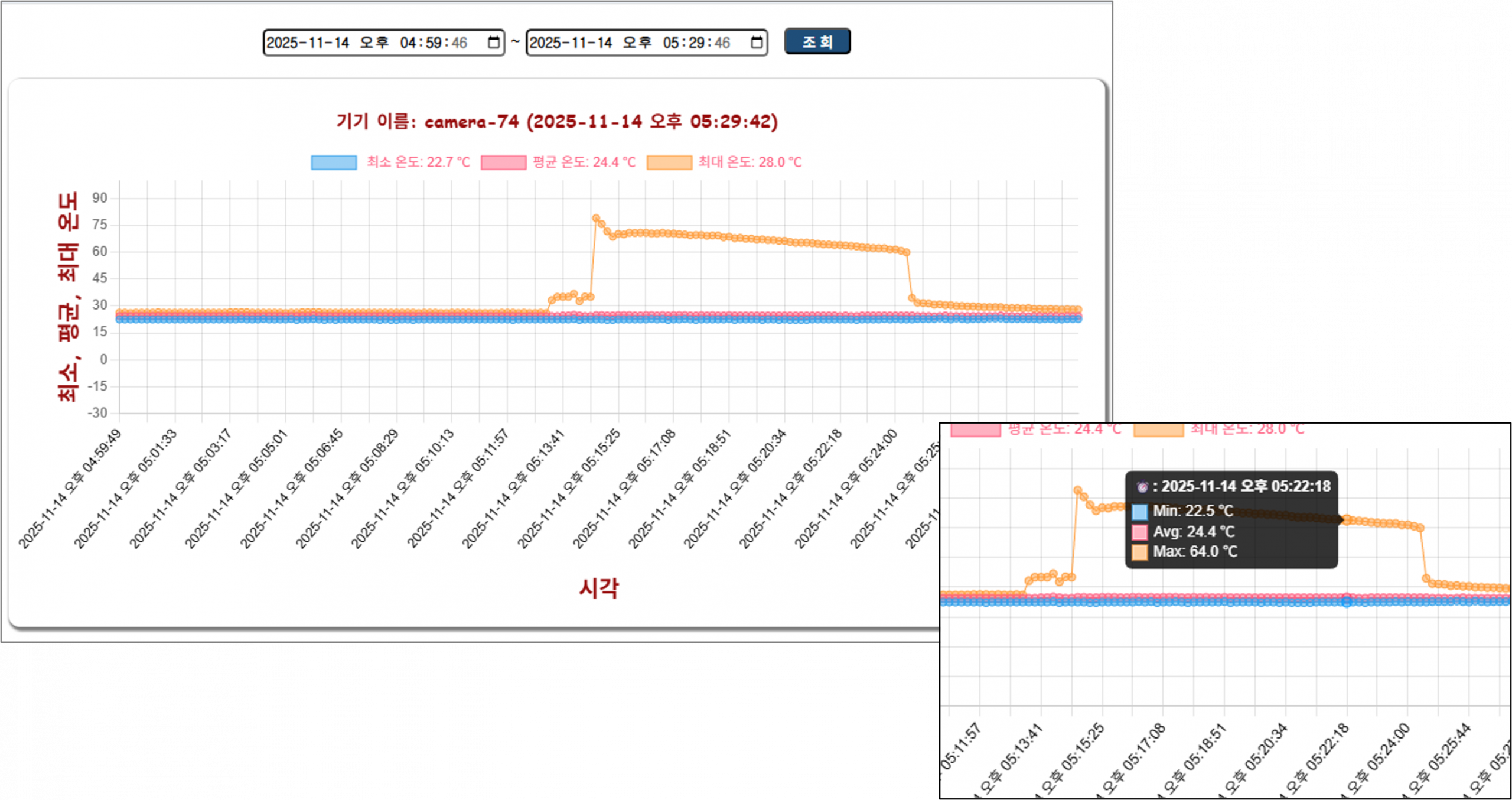

사용자가 특정 위치를 관심영역으로 설정하여 해당 위치의 온도변화를 지속적으로 표시하여 관찰 가능
온도 표시된 열화상 이미지를 캡춰하여 저장 가능
온도가 정상범위 이탈시 즉시 열화상 영상을 이미지로 캡춰하여 서버에 저장 및 관리자에게 전송

시스템별 화재 감지 단계



화재 발생 전 단계에서 발화원에 대한 온도를 감지하여 알람 발생 및 알림을 발송 하므로 사전 대처 및 빠른 대처가 가능합니다.

  일반 화재감지기 대비 열화상 지능형 화재감시 시스템 비교

지능형 열화상 화재감지시스템은 기존 일반 감지기 외에 센서시스템(온도), CC TV영상, 열화상영상 시스템이 융합된 지능형 화재감시 시스템입니다.   일반 화재감지기만 사용할 때보다 훨씬 효율적이고 정확도 높은 화재감시가 가능합니다.



구분 일반(기존) 화재 감지기 열화상 지능형 화재감시 시스템
동작 특성 화재발생 후 연기,불꽃,열이 천장에 있는 센서에 전달되어 일정값에 도달할 경우 화재 경보를 발생함 - 화재발생 전 온도가 설정범위보다 상승시 신속히 주의 경보하므로 화재 발생을 사전에 차단할 수 있음
- 정전이나 연기 속에서도 화재발생 위치 확인 가능
감지시간 1분 이상 1초 이내
오작동 감시 오작동 알람시 CC TV 영상을 검색 조회해보거나 CC TV가 없을 때는 현장에 가서 직접 확인해야 함 열화상카메라 온도 및 열화상영상으로 실시간 원격 확인 가능하므로 정확도가 매우 높음
유지 관리 장비의 불량유무를 실제 화재상황 테스트로 확인 가능 장비의 불량 유무를 영상의 온도값이나 텍스트 온도값의 변화로 쉽게 확인 가능
자동 문자 알림 기능 온도 이상시 관제대시보드 외에 관리자의 스마트폰으로 즉시 알림 문자 발송 가능 - 위치, 현재온도값 등을 실시간 반영
자동 전화 발신 기능 징후감지시 음성 전화로 자동 발신 가능 화재발생시 관리자 및 소방서로 자동 전화 발신 가능 - 위치,현재온도값 등을 실시간 반영
