가스 폭발 감시 시스템
(가연성 가스 누출 모니터링)
가스 폭발을 예방하기 위하여, 가연성 가스 누출 농도를 실시간 모니터링하여 위험 감지시 다양한 알람을 보낼 수 있는 IoT 기반 모니터링 시스템입니다.
가연성 가스란?
공기 또는 산소 등과 혼합하여 점화시에 급격한 산화반응으로 열과 빛을 수반하여 연소(폭발)을 일으키는 가스입니다.
가연성 가스가 연소하려면 공기와 점화원(불씨)가 있어야 하며, 또한 공기와 혼합시에도 어느 농도의 범위가 되어야만 연소하는데, 연소할 수 있는 농도(연소범위 또는 폭발범위)는 가스마다 다릅니다.
폭발 한계 (LEL, UEL)
가연성 가스는 산소와 특정 비율로 섞였을 때만 발화하므로 이 '폭발범위'에 도달하는지를 감시해야 합니다.
LEL (Lower Explosive Limit, 폭발 하한계)
가스 감지기 설정의 핵심 기준으로서, 폭발이 일어날 수 있는 가장 낮은 농도를 뜻합니다.
보통 가스 감지기는 이 LEL농도의 10~25%수준에서 1차 알람을 울려 폭발 사고를 미연에 방지합니다
산업안전보건법 및 소방 기준에 따라 가스 누출 경보기는 LEL의 25% 이하에서 작동하도록 설정해야 합니다.
UEL (Upper Explosive Limit, 폭발 상한계)
폭발이 가능한 가장 높은 농도를 뜻합니다. 이 수치를 넘어서면 가스 양이 너무 많고 산소가 부족해 오히려 폭발하지 않습니다.
주요 가연성 가스의 폭발 한계
| 가스종류 | 화학식 | LEL (%VOL) | UEL (%VOL) | 특징 | 가스종류 | 화학식 | LEL (%VOL) | UEL (%VOL) | 특징 |
|---|---|---|---|---|---|---|---|---|---|
| 메탄 | CH4 | 5.0 | 15.0 | 도시가스 주 성분 | 수소 | H2 | 4.0 | 75.0 | 폭발범위 매우 넓음 |
| 프로판 | C3H8 | 2.1 | 9.5 | LPG 주요 성분 | 일산화탄소 | CO | 12.5 | 74.0 | 독성 |
| 부탄 | C4H10 | 1.8 | 8.4 | 휴대용 가스 연료 | 에틸렌 | C2H4 | 2.7 | 36.0 | 석유화학 원료 |
| 암모니아 | NH3 | 15.0 | 28.0 | 냉동설비 사용 | 아세틸렌 | C2H2 | 2.5 | 100 | 매우 위험, 광범위 폭발 |
| 황화수소 | H2S | 4.3 | 46.0 | 매우 강한 독성 | 메탄올 | CH3OH | 6.0 | 36.5 | 알콜 연료 |
| 벤젠 | C6H6 | 1.2 | 7.8 | 인화성 액체 증기 | 에탄올 | C2H5OH | 3.3 | 19.0 | 알콜류 |
| 톨루엔 | C7H8 | 1.2 | 7.1 | 유기용제 | 시안화수소 | HCN | 6.0 | 41 | 매우 강한 독성 |
측정 장비

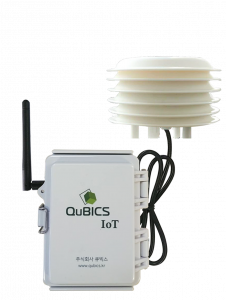

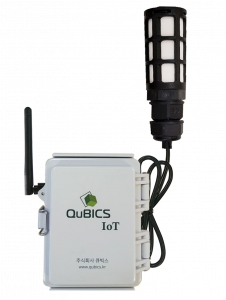

가연성 가스 농도 측정기 (가스별로 선택 제작)
모니터링 시스템
PC 웹 조회
모바일 조회
데이터 다운로드
전광판 대시보드

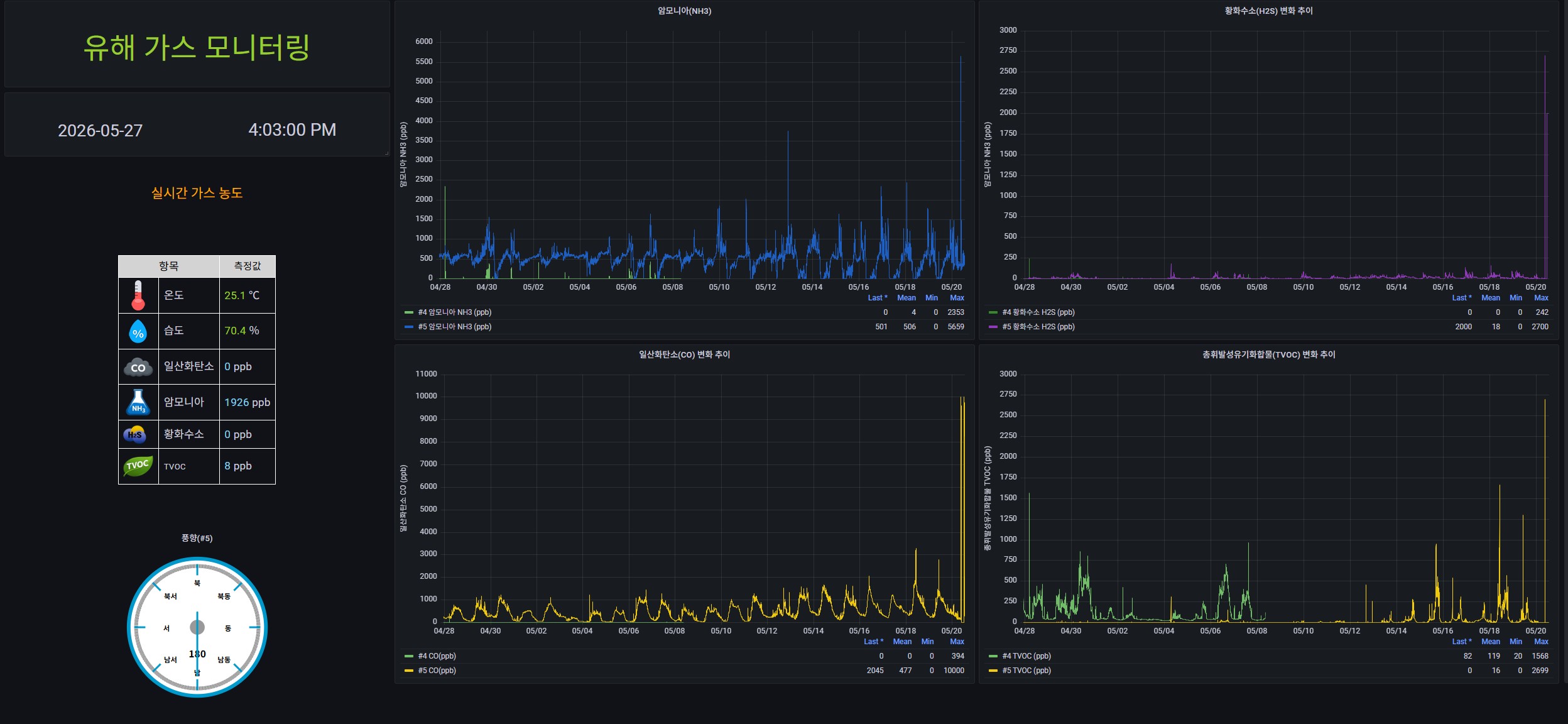

웹 대시보드
다양한 알람
시스템 구성도
중.장거리 무선 통신이 가능한 LoRa CoCoNET 통신 으로 구성하는 예입니다.
LoRa 무선통신 기반으로 넓은 범위를 하나의 중계기(게이트웨이)로 커버 가능하며, 통신케이블 작업이 불필요합니다.
이 외에도 wifi, LTE 등의 무선통신과 Ethernet, RS485 등의 유선통신망으로도 구축이 가능합니다.
당사의 서버와 모니터링 소프트웨어를 이용하는 '클라우드서비스'형태와, 고객의 서버로 데이터를 전송하는 '고객서버수집형 ' 형태를 지원합니다.
데이터 수집 없이 '센서 기기와 경보장치(경광등 등)만 설치'하여 이상시 알람을 울리는 형태의 공급도 가능합니다
특장점
IoT 기반의 편리한 가스 폭발 감시 시스템
다양한 유무선 통신 활용으로 설치 및 운영 효율성 극대화
원격에서 여러 기기의 배출가스 현황을 실시간으로 일괄 조회 가능
원격 모니터링으로 가스 누출이 조금만 되더라도 원격에서 이상 상황 파악 가능
산소 측정기를 추가하여 작업장의 산소 농도 상태를 실시간 확인 및 이상시 알람 가능
다양한 자동 알람으로 빠른 대처 가능 – 폰 문자, 대시보드 팝업, 음성(방송), 앱 문자, 경광등, 전화발신 등
음성 방송 알람, 경광등 알람 으로 다른 일을 하면서 바로 이상 감지 가능
적용 분야
가스 사용 시설: 가스레인지, 가스 보일러 등 사용 업소
산업 시설 : 화학공장, 정유공장, 금속가공, 석유저장소, 액화가스 취급소 등
방폭 지역 안에 있는 변전실, 배전반실, 제어실
지하구, 공동구, 가스충전소, 밀폐된 배관 설비 공간 등 가스가 체류하기 쉬운 장소
등 매우 많은 곳에서 가연성 가스를 이용하므로 다양한 산업분야에서 활용 가능합니다.
