QuBICS IoT Modules



큐빅스의 기술로 제작한 IoT 모듈로서 다양한 IoT Device 및 Service 구현에 적용할 수 있습니다.

Wifi IoT Modules

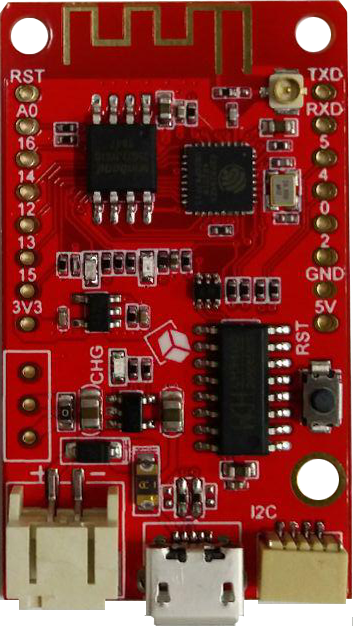

Q-IoT-M_front

Wifi Module 1


  • Wifi 2.4Ghz, WPA/WPA2 지원
  • 저전력 Wifi 기능(deep sleep모드)
  • FCC, CE, TELEC 등 인증 Chip 사용
  • 외부 안테나 확장 지원
  • 확장보드와 연결하여 통신방식 변경, 제어 등 기능 확장 가능
    •

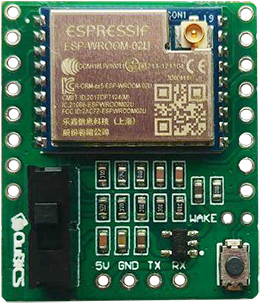

    QubicsIoTmoduleV1.0_front

    Wifi Module 2

  • Wifi 2.4Ghz, WPA/WPA2 지원
  • 저전력 Wifi 기능(deep sleep모드)
  • FCC, CE, TELEC, KC 인증 모듈 사용
  • 확장보드와 연결하여 통신방식 변경, 제어 등 기능 확장 가능
    •

    Wifi & BLE Dual IoT Modules

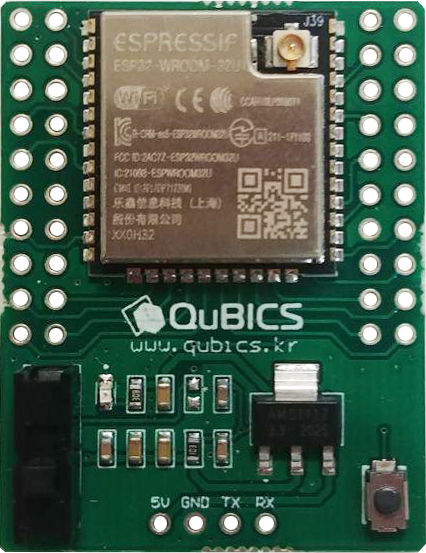

    QubicsIoTmoduleV2.0_front

    Wifi & BLE Dual Module 1

  • Wifi 2.4Ghz & Bluetooth 4.2 호환
  • 저전력 기능
  • KC인증 모듈 사용
  • Wifi 또는 Bluetooth 선택 사용
  • Wifi 와 Bluetooth 간 통신 변환(게이트웨이 기능 가능)
  • 확장보드와 연결하여 통신방식의 변경, 제어 등 기능 확장 가능
    •

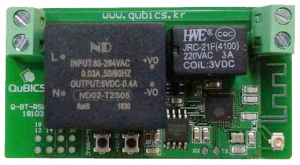

    QuBICS_BT_RSW_relayPower

    Wifi & BLE Dual Module 2

  • 릴레이 탑재 지원
  • 220V 전원 변환 모듈 탑재 지원
  • 220V를 사용하는 기기의 모니터링 및 제어에 활용 가능
    •

    LoRa & Ethernet Module

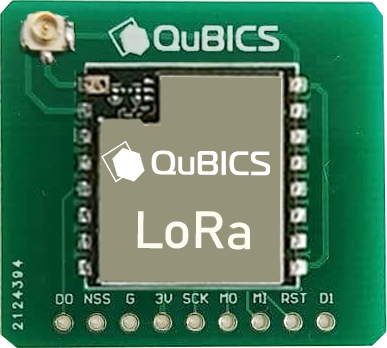

    Q-IoT-LoRa-1-C

    LoRa Module

  • 803~930MHz 지원
  • 고감도: 최저 140dBm
  • 저전력: 수신시 12.15mA, 대기시 1.6mA 사용
  • half duplex 통신
  • SPI interface
  • 넓은 지역의 무선 IoT망을 저전력으로 구성 가능
    •

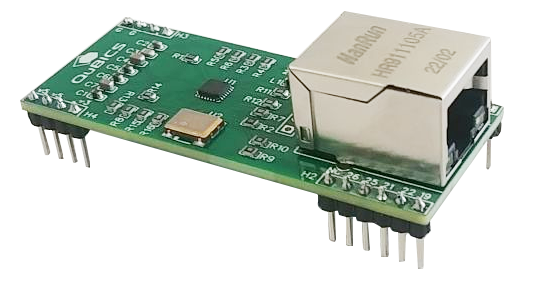

    LAN모듈

    Ethernet Module

  • 고성능 10/100 ethernet physical layer transiver (PHY)
  • RMII interface 지원
  • Auto-MDIX 지원
  • 입출력전압: 1.6V ~ 3.6V
  • SSL 보안 통신 지원
  • 무선 통신이 불가한 곳에서 안정적인 유선 통신으로 활용

    • Sensor & inerface PCB

    QICv1.0_front

    전력 센서

  • 전압/전류/전력 사용량 측정
  • 최대 허용 전류: 8A
  • 최대 VBUS 전압: 36V
    • Q-IoT-V2_front_small

    I2C BUS PCB

  • I2C interface
  • 다양한 센서 및 Device 추가 확장 지원
  • 규격 확장

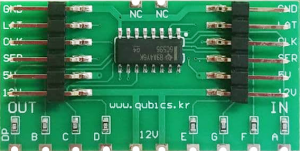

    • Q-IoT-SC_top

    7 Segment Driver

  • Large 7 Segment Digit Driver
  • 표지판 등 큰 숫자 표시에 적용

    • 통신별 확장 보드

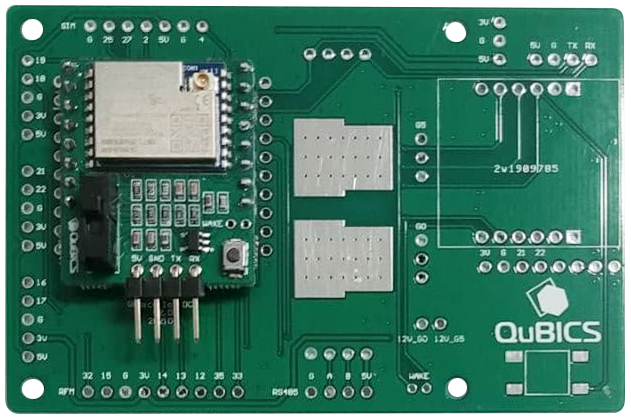

    Wifi모듈확장보드

    WiFi형 확장보드

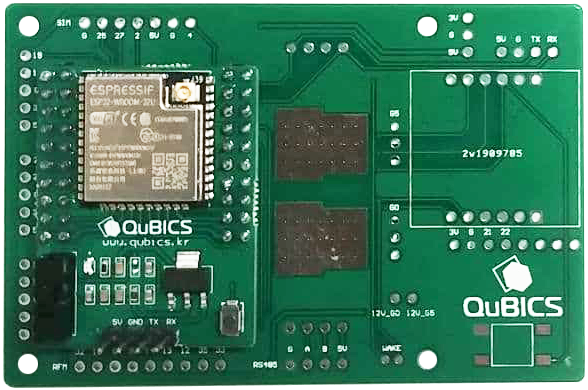

    WifiBLE모듈확장보드

    WiFi&BLE 형 확장보드

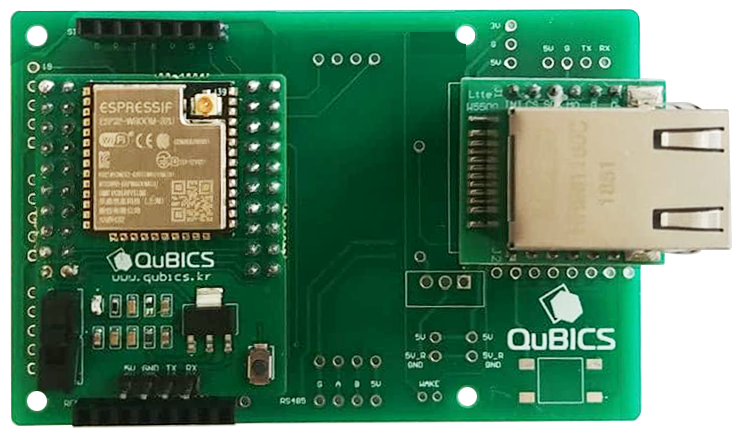

    Q-IoT-Ethernet-1

    Ethernet 형 확장보드

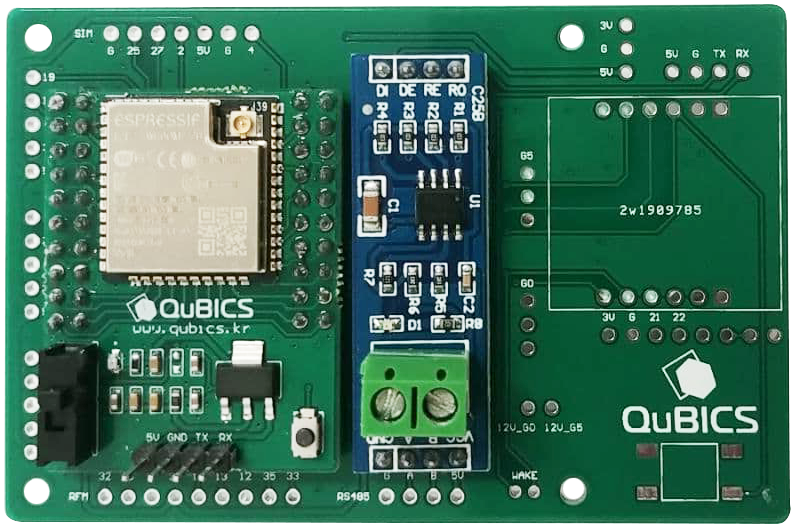

    rs485용확장보드

    RS485 형 확장보드

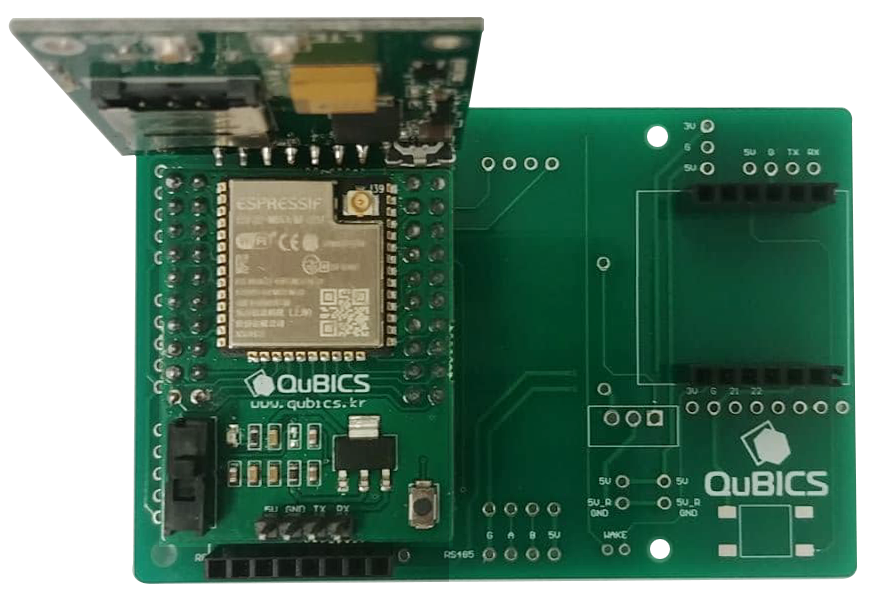

    Q-IoT-LTE-1

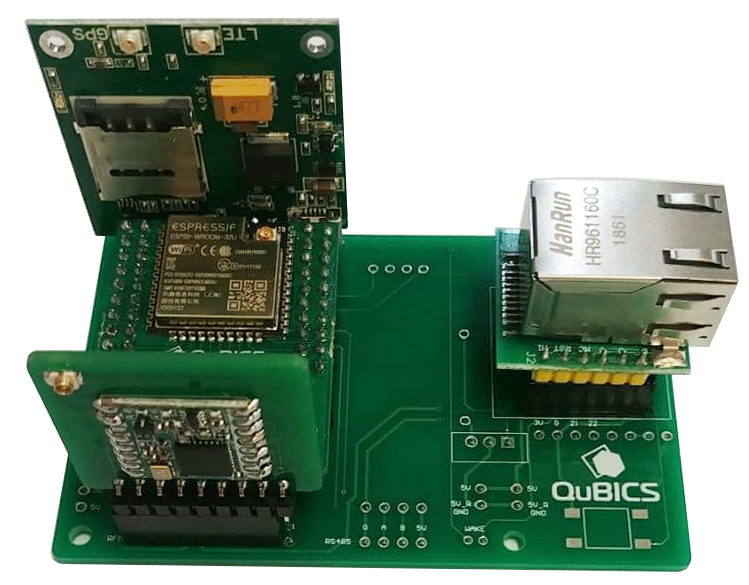

    LTE(Cat.M1) 형 확장보드

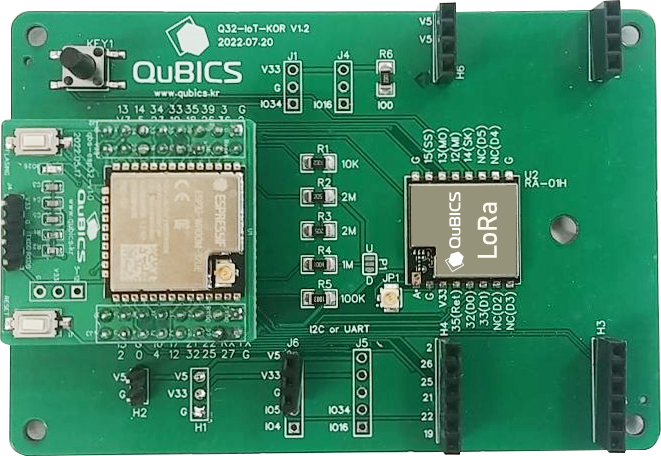

    LoRa형메인보드_c

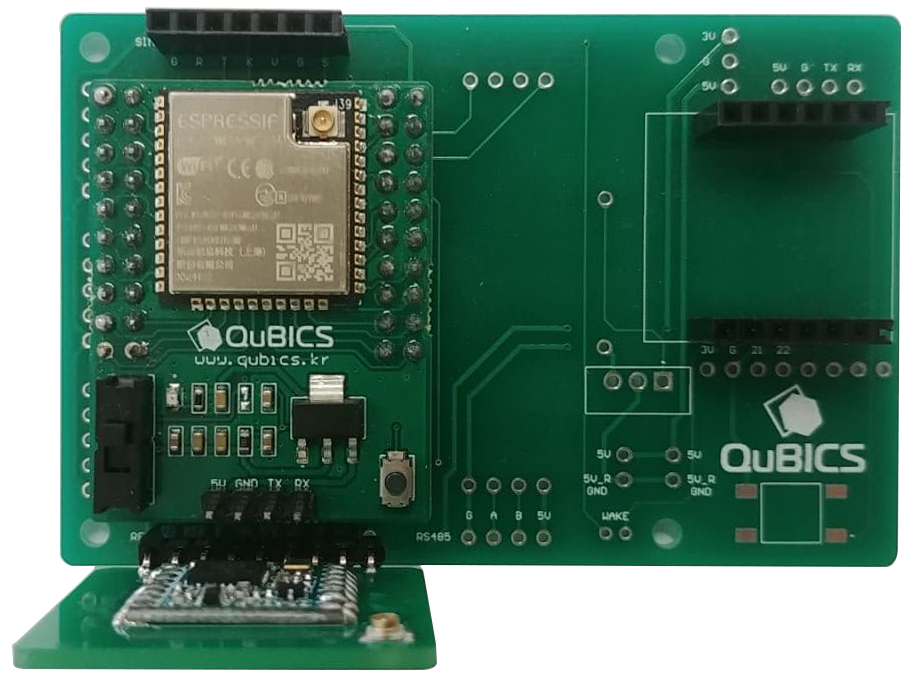

    LoRa 형 확장보드

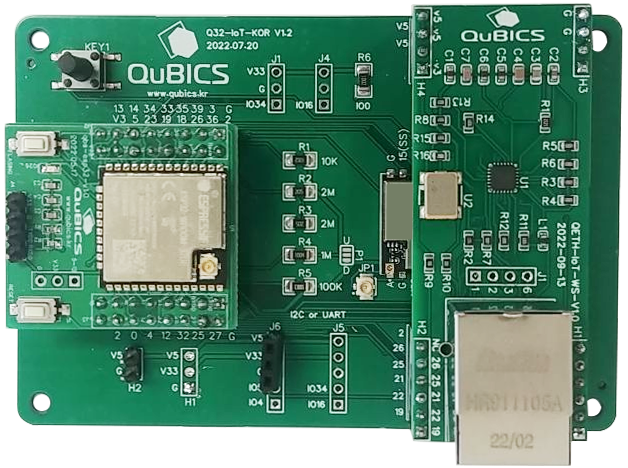

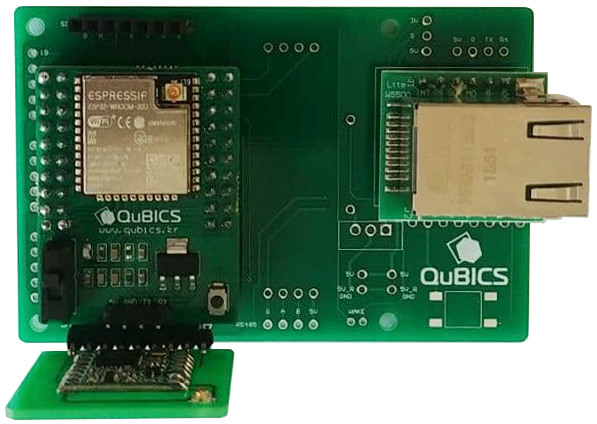

    LoRaz_ethernet
