IoT Network Solution
QuBICS LoRa CoCoNET
Simple LoRa Network Protocol for IoT
LoRa CoCoNET 은 저전력 장거리 IoT를 위한 LoRa 무선 통신기술을 쉽고 편리하게 이용할 수 있도록 큐빅스의 기술로 설계한 통신 프로토콜 입니다.
LoRaWAN의 복잡성을 제거하여 구축 및 유지보수가 매우 편리하고 비용이 절감됩니다.

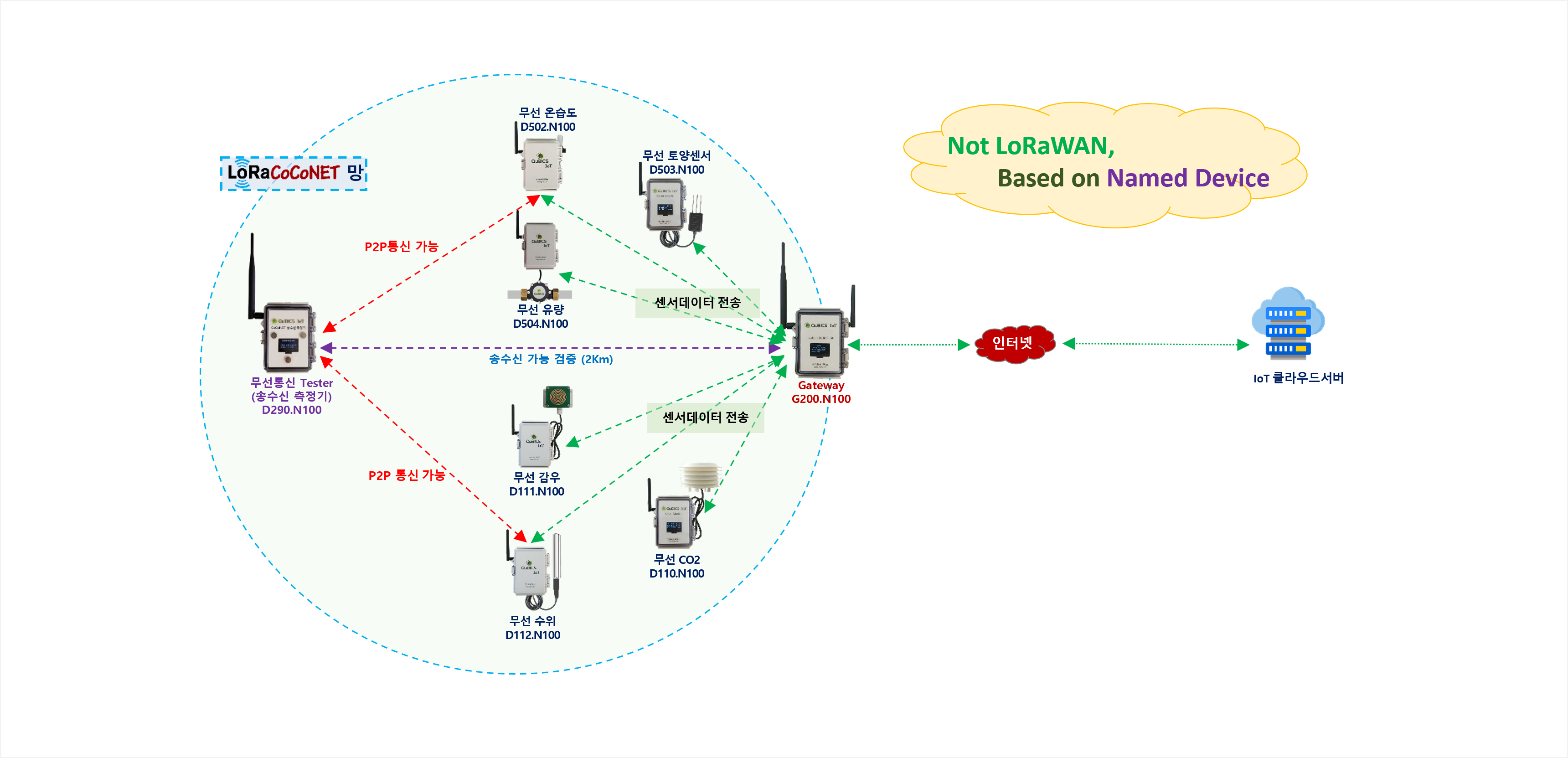

LoRa CoCoNET 개념도
기능 및 특장점
무선 전송 거리 : LOS(Line Of Sight)에서 약 2Km 가능
1대의 Gateway로 Femtocell(200~300 Node) 구성 가능
Gateway 개입 없이 Node간 Naming방식의 전문 송수신 가능
논리적 네트워크 개념의 1:1, 1:N, N:1 통신 가능
물리적 네트워크에 의한 망 확장 가능
LoRaWAN에 필수적인 네트워크서버 불 필요
무선 테스트 장비를 사용한 현장 무선 송수신 검증 지원
배터리형 센서기기는 10분간격으로 데이터 전송시 3년이상 사용 가능

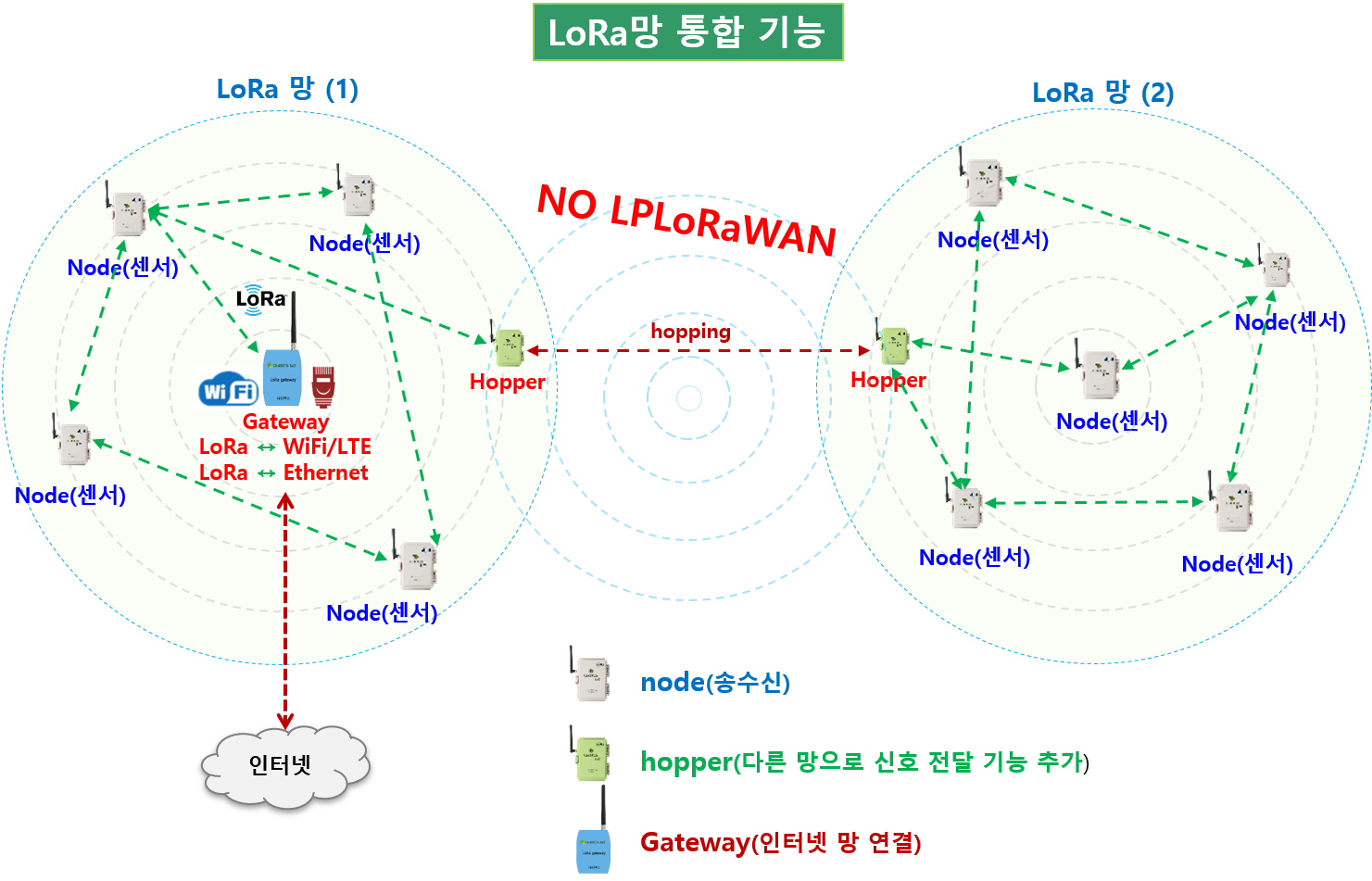

LoRa CoCoNET 망 통합 구성 예시
통신 환경이 좋지 않거나, 더 넓은 구간을 동일 구간으로 묶어야 할 경우 전파 Hopping(TTL) 기능을 구현하여 망 통합 및 확장이 가능합니다
Node (QuBICS Device)
1. Any L2 protocol for IoT2. CoCoNET Node Powered by QuBICS for IoT
3. Simple Communication Between Nodes without Gateway in LoRa CoCoNET
4. 메시지 고유 ID 설정
Hopper
1. LoRa 망 확장 효과2. 메시지 생명 주기 설정

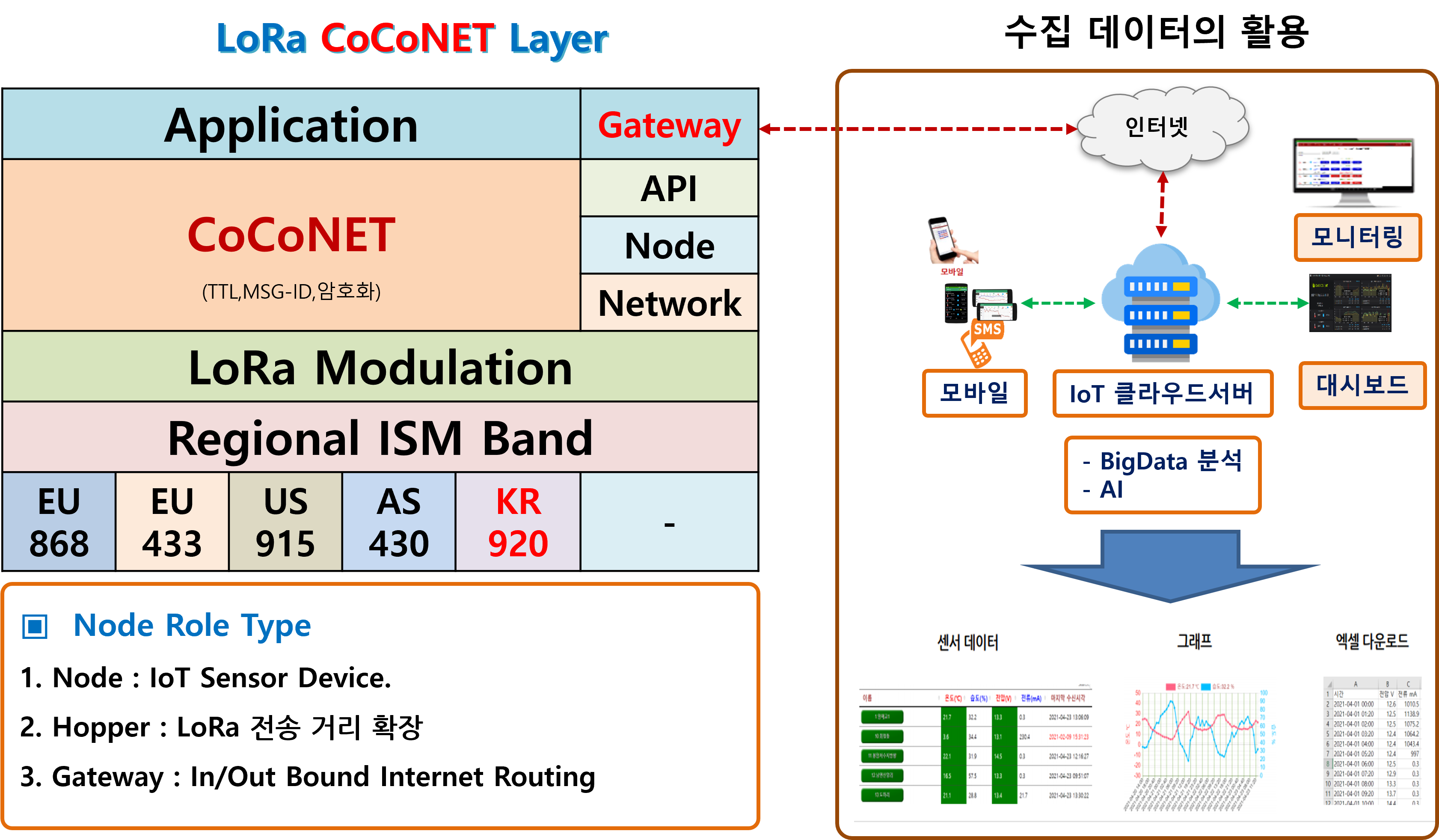

LoRa CoCoNET Network Layer

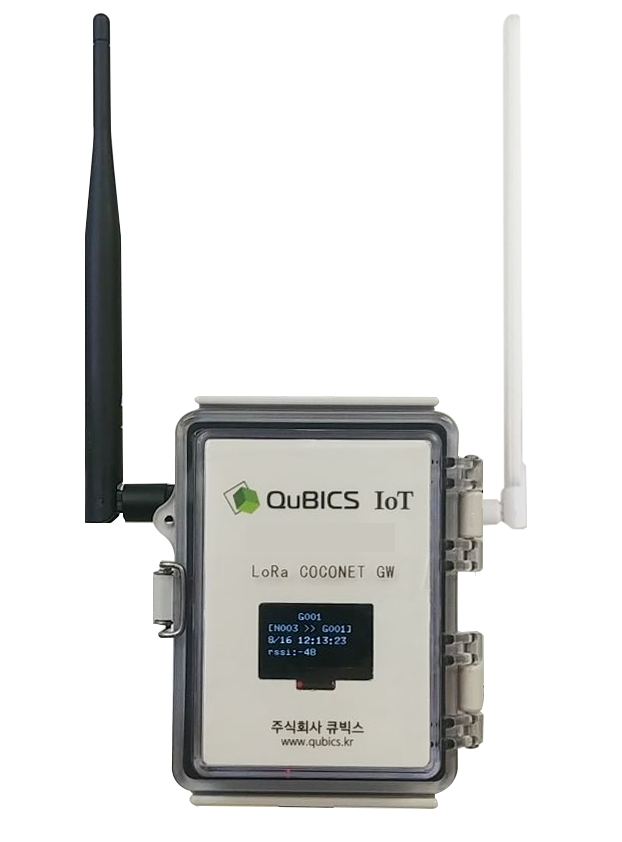

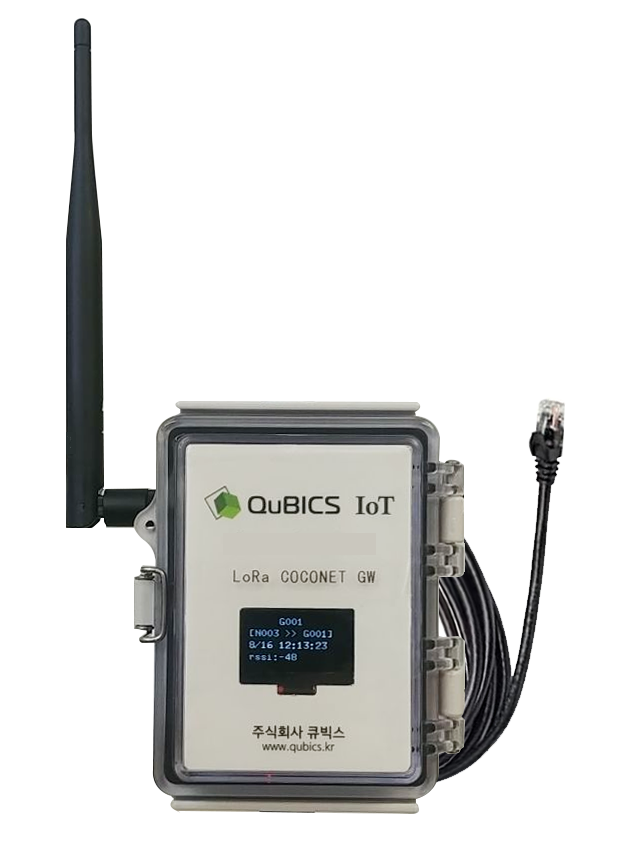

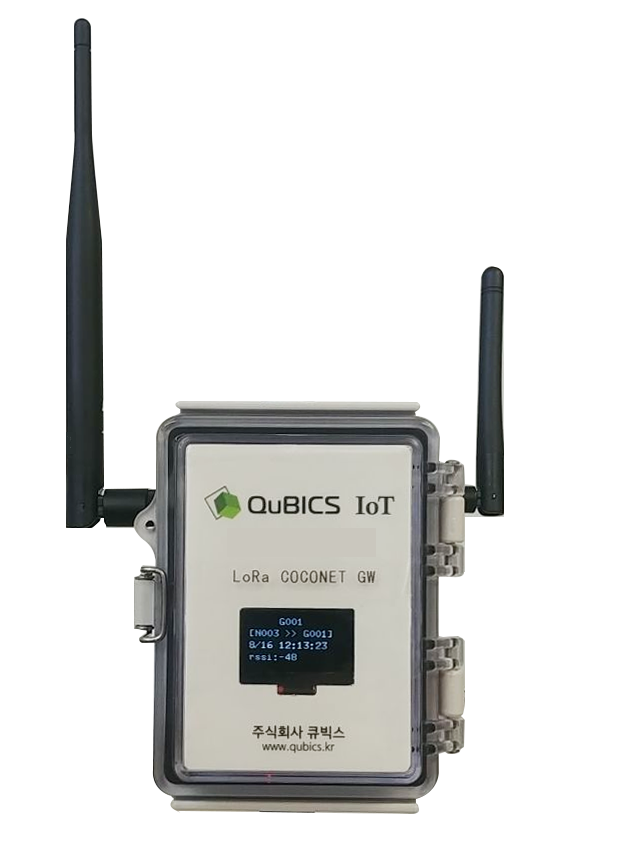

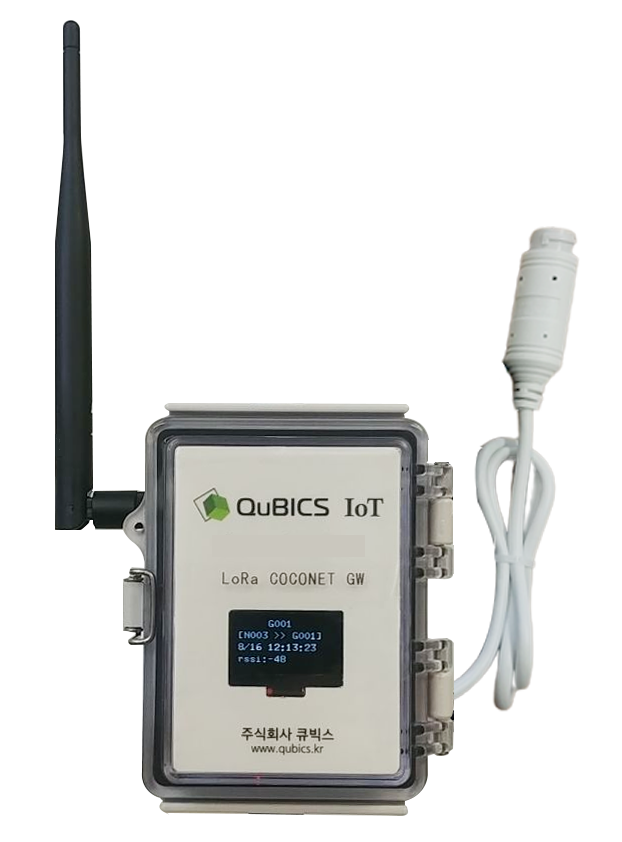

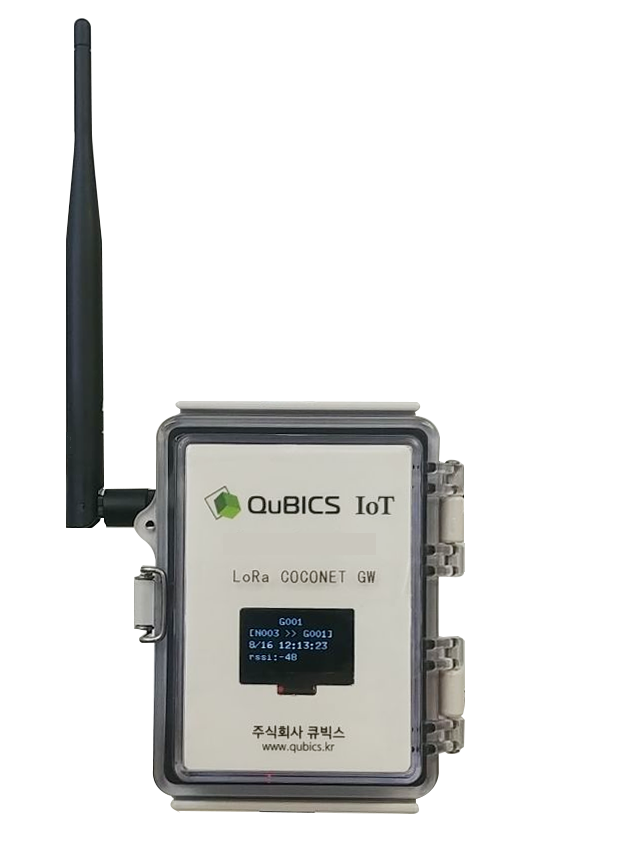

LoRa CoCoNET Gateway
기능
LoRa의 인터넷/인트라넷 연결
중복 메시지 제거
Internet inbound/outbound
LoRa Message Routing

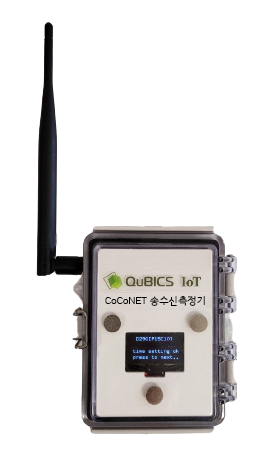

LoRa CoCoNET 송수신 테스터기
기능 및 특장점
LoRa 무선 통신의 송수신 감도 측정 장비
TxPower, Channel, SF 값 설정 및 확인
송수신 반응 시간, 통신 감도(rssi, snr값) 확인
송수신 재 시도 횟수 표시
센서를 설치하기 전에 설치 예정 위치의 무선 통신 상태 측정 및 음영지역 확인 가능
테스트장비를 들고 이동하면서 게이트웨이와의 송수신 품질을 즉각 확인할 수 있어
장비 설치를 위한 시간 절약 및 오류 방지로 업무 생산성을 매우 높일 수 있음
필요성
IoT Device 배터리 성능에 따른 사용시간 제한에 대한 솔루션 필요
WiFi 송수신 거리 이상의 확장 및 LoRa Device망 구성 필요
(WiFi:50m~100m, LoRa:5km~15km)
자가 IoT Network 망 구성
망 확장 : Hopper기능 구현에 따른 망의 확장
통신사로 부터의 독립 : 통신료 절감
적용효과
LoRaWAN 대비 저렴한 비용으로 자가 IoT 망 구축 가능
LoRaWAN에 필수적인 네트워크서버가 없으므로 망 구성 단순화 및 관리가 용이
CoCoNET is Not LoRaWAN Only LoRa
자가망이므로 관리 범위의 일원화로 유지 보수 편리
Hopper를 이용한 망 확장 가능
통신 커버리지가 넓으므로 인터넷 연결 용이
특히 인터넷이 없는 곳에 구성시 인터넷이 설치된 곳까지 망 확장을 통해 연결 가능
게이트웨이나 네트워크서버 없이 Device간 Simple한 송수신(무선 D to D) 가능
LoRa CoCoNet 구축 사례
방직공장 생산 현장의 IoT 온습도모니터링 시스템을 LoRa CoCoNET으로 구축하였습니다.
생산라인 2개층에 온습도기기 100대와 1대의 게이트웨이로 데이터 수집을 안정적으로 수행합니다.

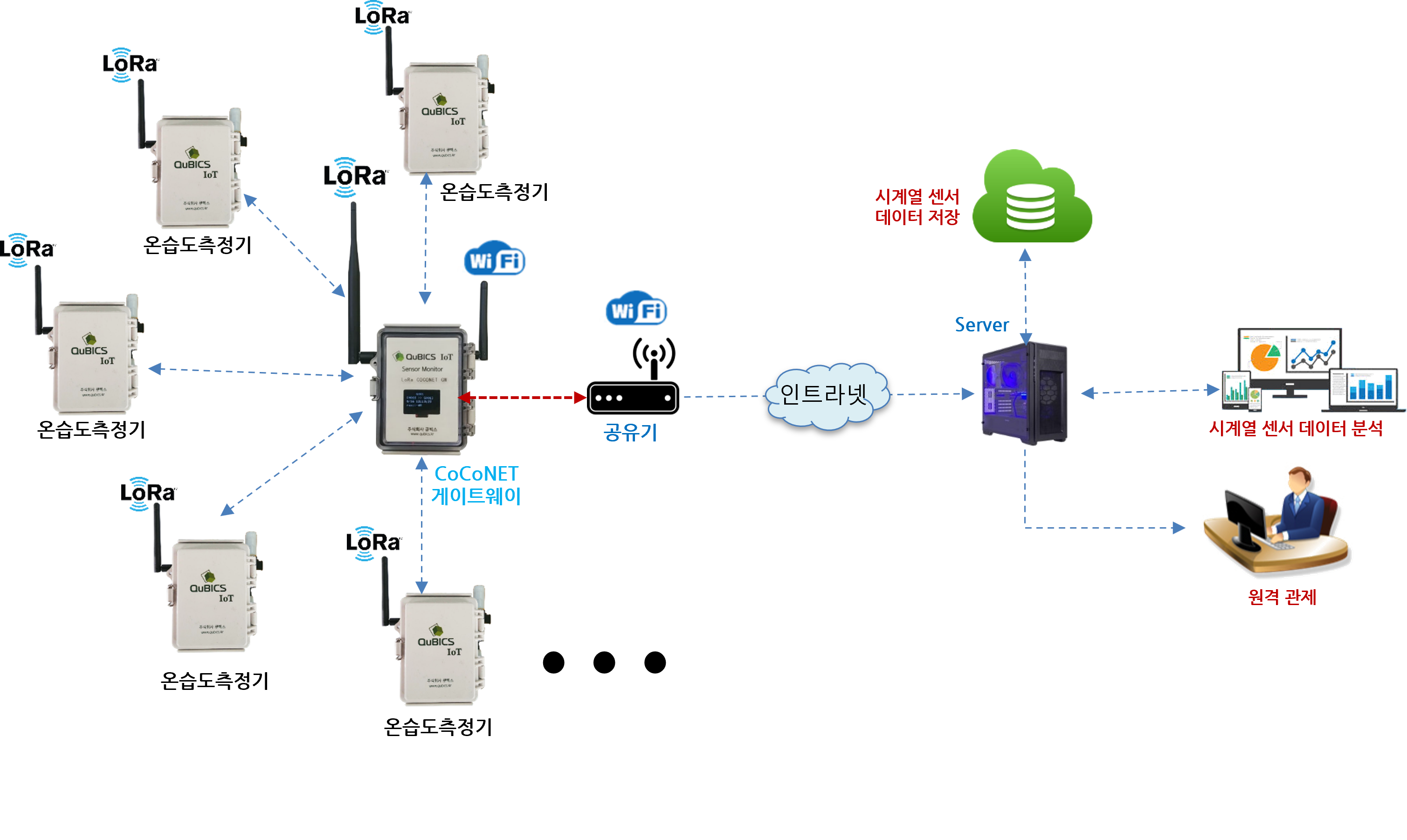

시스템 구성도 1

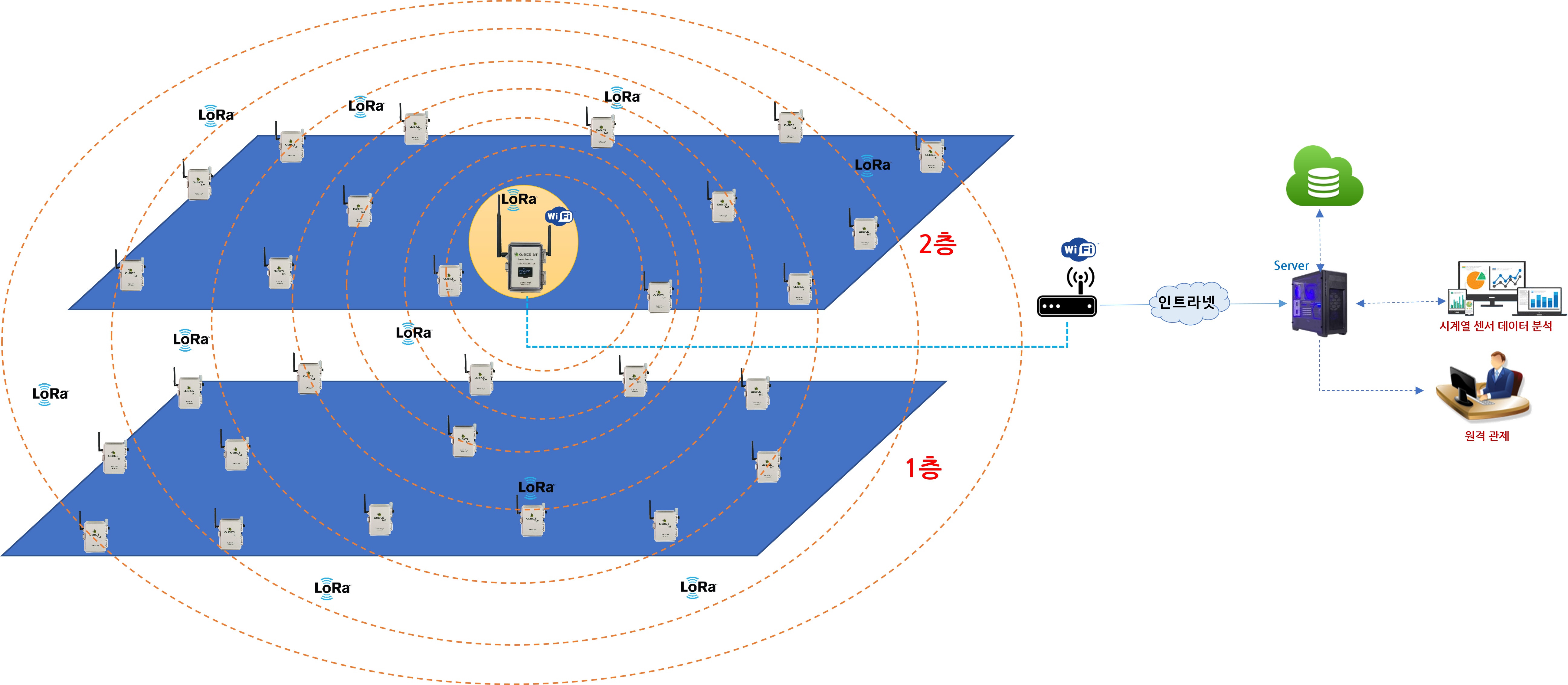

시스템 구성도 2
LoRa CoCoNET 적용 분야
적용 분야
스마트 주차장 망 구성
원거리 적용의 스마트 팩토리
물류센터 망 구성
홈 오토메이션
항만 망 구축
공원 및 산책로 망 구성
스마트 시티 망 구성
가로 망 구성
산림 망 구성
등 저 전력으로 원거리의 망을 구성할 수 있으므로 적용범위가 매우 넓음
