스마트팜 자동 관수 시스템
토양의 습도에 따라 물을 자동으로 공급 및 차단하는 자동 수분관리로 식물의 생육을 최상의 상태로 유지하며,
원격에서 실시간 토양 온습도나 밸브상태를 모니터링하고, 밸브 수동 제어도 가능한
IoT 자동 관수 시스템 입니다
기기 종류
(온도,습도,전도도)
(온도,습도,전도도)
(물탱크의 수위 측정)
(농업용 전자밸브 on/off)
(토양 습도에 따른 밸브 자동 제어)

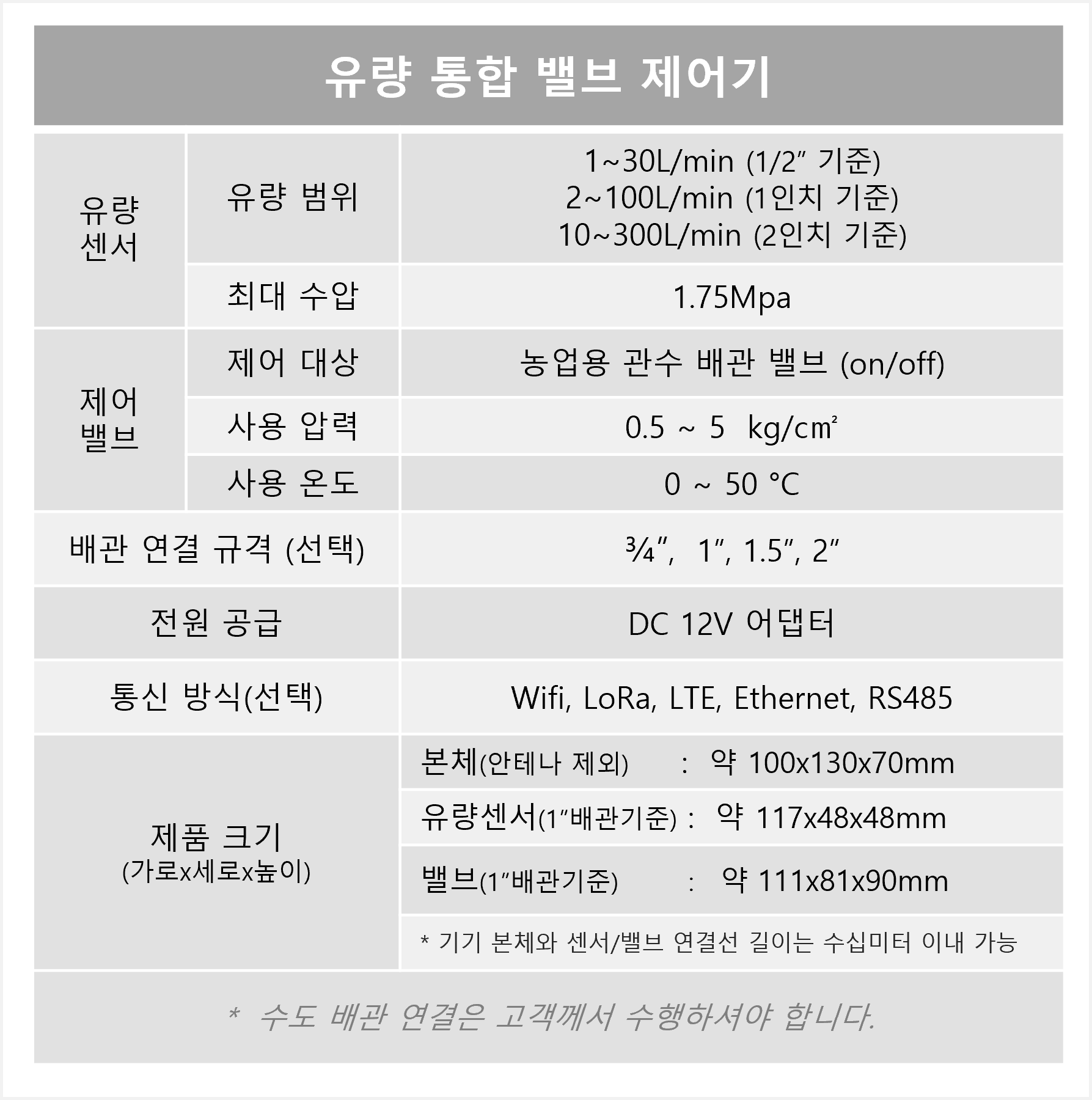

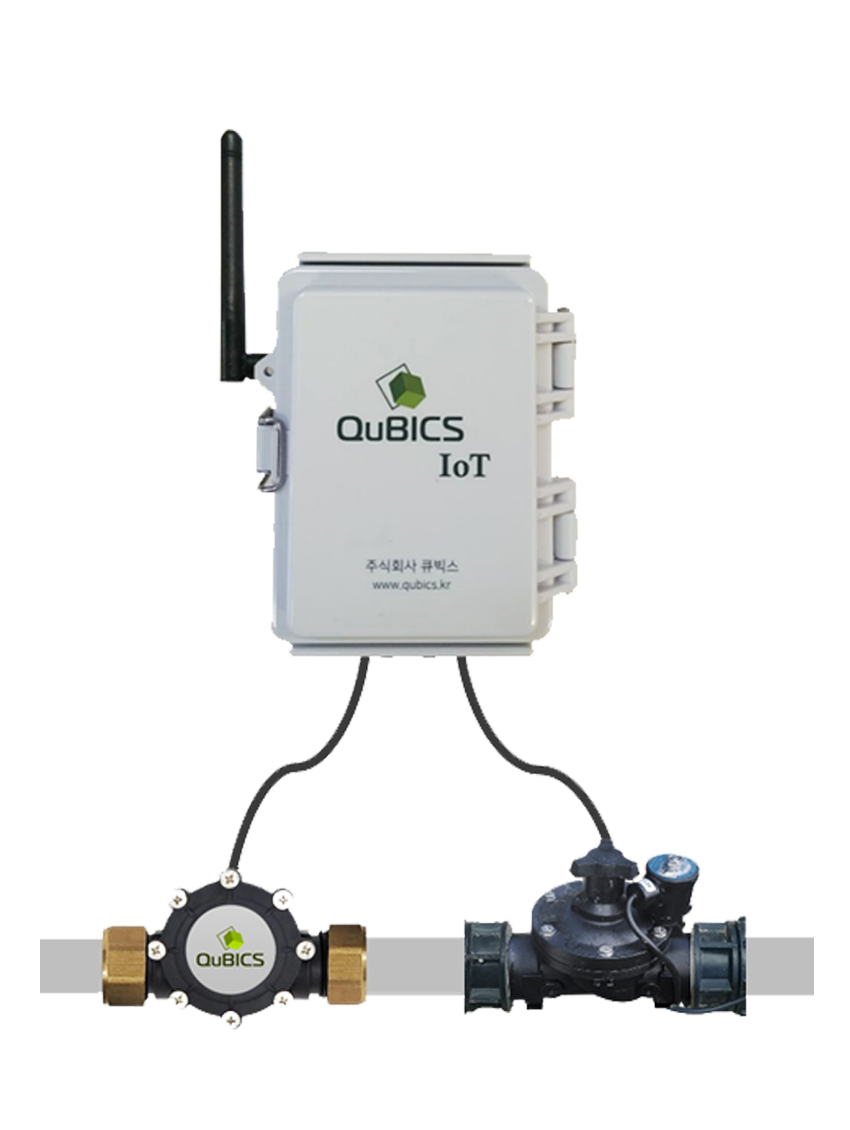

(유량센서와 제어밸브 통합)

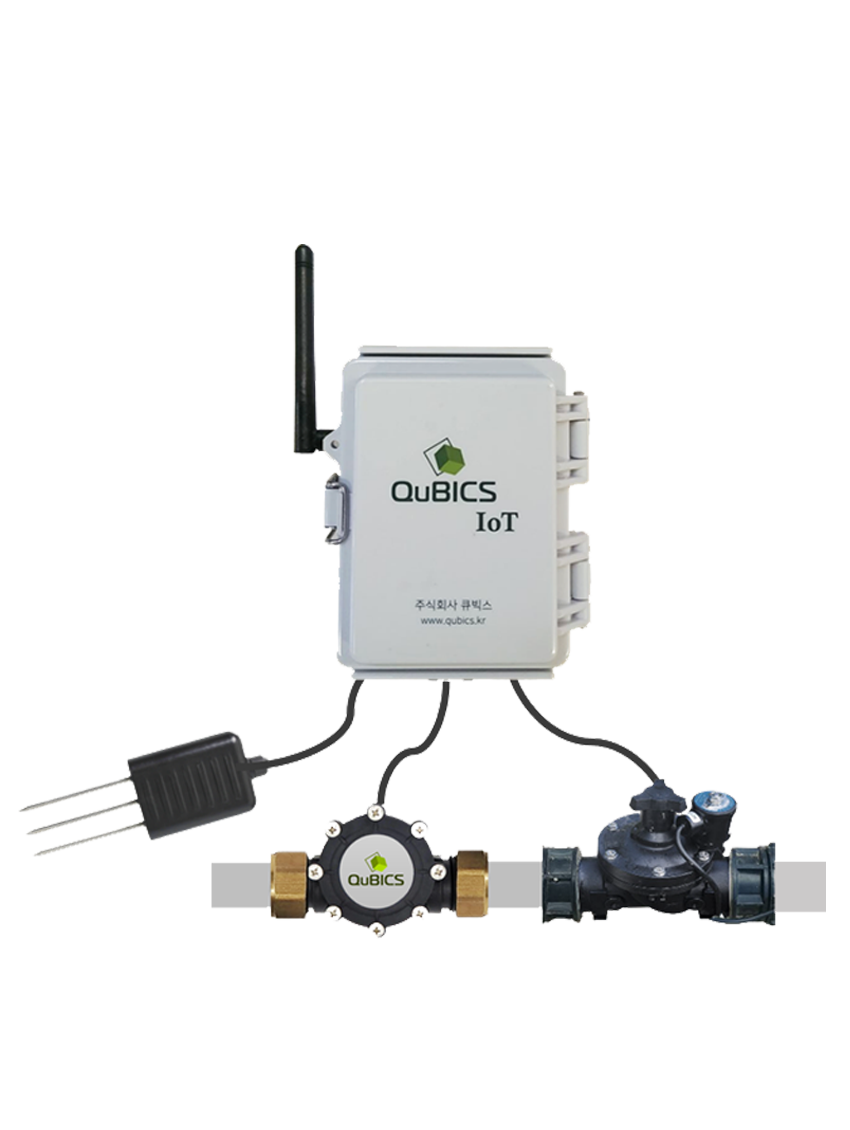

(토양센서,유량센서,제어밸브 통합)
구성 장비 기능

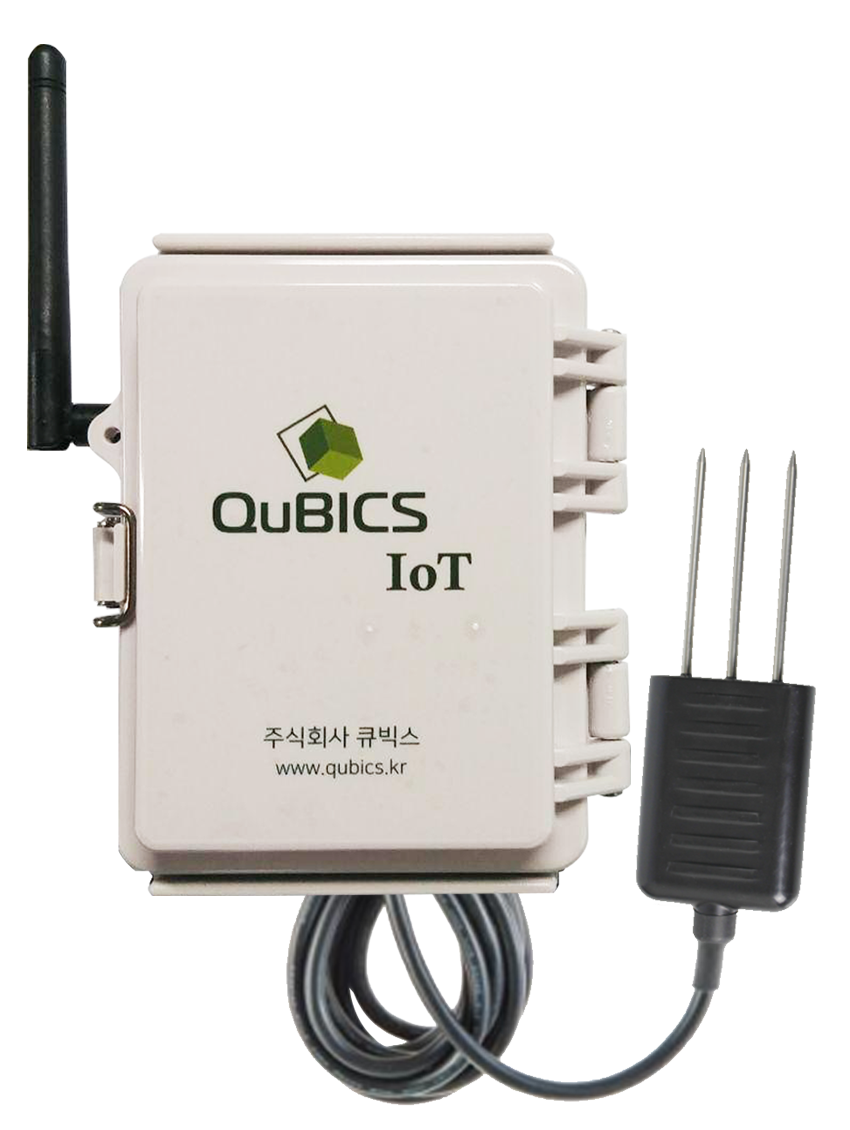

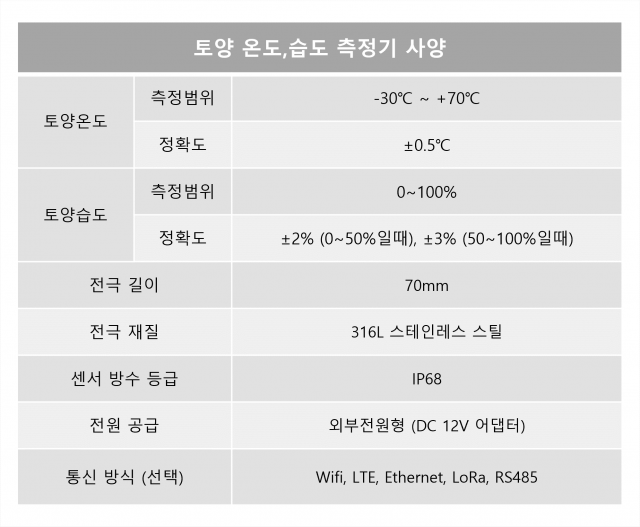

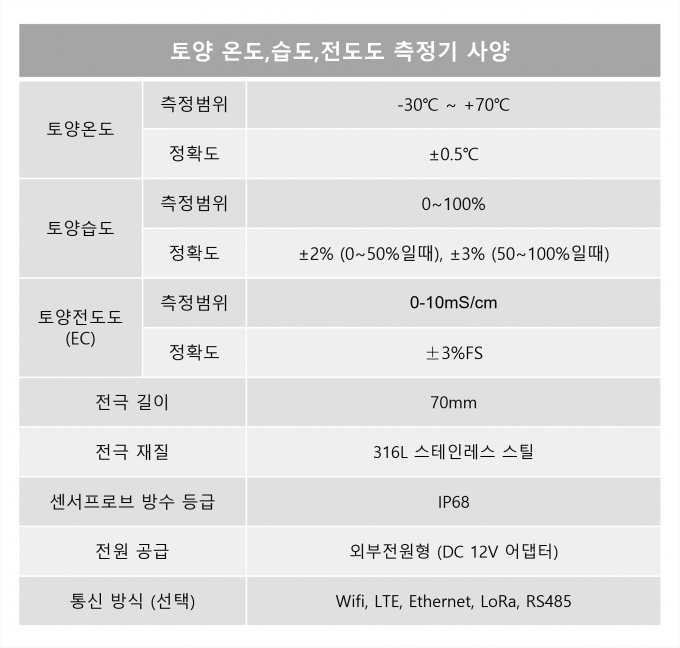

토양 센서 : 토양 상태 측정 (지온, 함수율, 전도도, 산도)
밸브 제어기 : 조건에 따른 밸브 제어
관수 밸브 : 제어기에 의해 수도 배관 on/off 기능 수행
유량 센서 : 물 사용량 측정 (호스 파손으로 인한 과다 사용, 호스막힘으로 인한 과소 사용 판단에 유용)
제어 조건 : 토양습도에 따른 자동 제어 / 타이머 자동 제어 / 원격 수동 제어
* 이 외에도 다양한 센서 장비를 추가하여 구성할 수 있으며, 원하는 기능만 선택 적용도 가능합니다.
* 또한 하나의 컨트롤러(본체)에 각 센서를 여러 세트 연결한 통합 컨트롤러형으로 구성할 수도 있습니다.

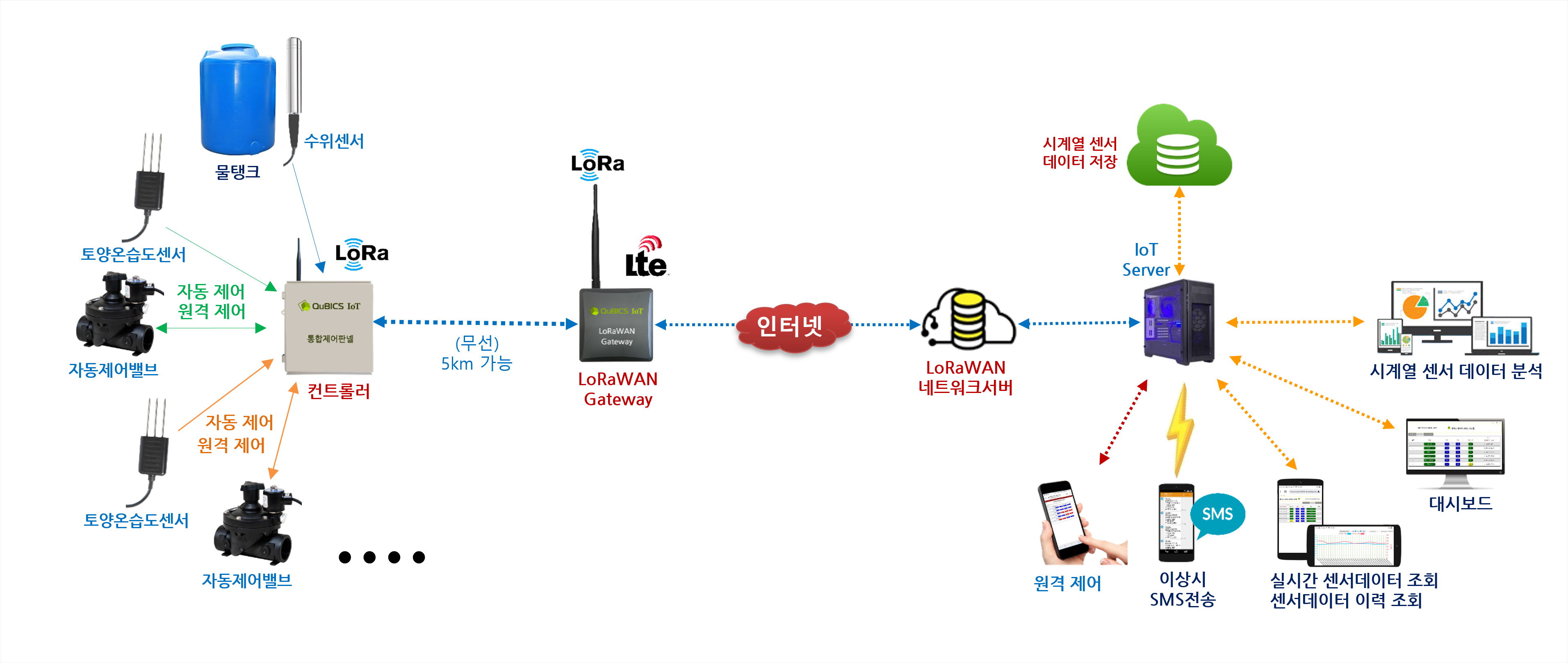

시스템 구성도 (예시)
저전력 장거리용 IoT 무선통신인 LoRa 무선 통신을 기반으로 토양습도 기반 자동 제어 및 원격 제어를 구현한 자동관수 시스템 구성도 (예시) 입니다.
(LoRa 통신 이외에 LTE, Wifi, 유선Ethernet, RS485 통신 등 다양한 유.무선 통신으로 센서데이터 수집 및 원격제어 구성이 가능합니다)
센서 데이터 (토양 온도, 습도, 전도도, 물탱크수위) 및 밸브 상태 데이터 수집
자동 관수 (토양 습도 기반 / 타이머 기반) 수행
원격 수동 관수 (PC나 모바일에서 밸브 수동 on/off)
원격(PC, 모바일)에서 센서 데이터 및 밸브 상태 모니터링
센서 데이터 실시간 값 및 이력 그래프 조회, 제어 이력 조회
토양센서기기와 밸브제어기 간 Device to Device 무선 통신 가능
소프트웨어 기능
(실시간 센서 데이터 및 이력 조회)
(제어 이력 조회)
(엑셀파일 형식)
(이상시 관리자께 자동 문자 발송)
다양한 시스템 구성도
* 현장의 조건, 고객사의 요청에 따른 맞춤형 기기 구성 및 통신망 구성이 가능합니다
사람의 접근이 어려운 도로의 비탈면 녹화 현장에 토양 습도에 따른 자동 관수 시스템 적용
고객 요청에 따라 장거리용 LoRa 무선통신인 LoRaWAN 기반으로 시스템 구성
하나의 통합컨트롤러에 센서와 밸브를 그룹 방식으로 연결하여 구성
수동관수 구역과 비교하여 자동관수 구역의 화초 생장 효과 탁월

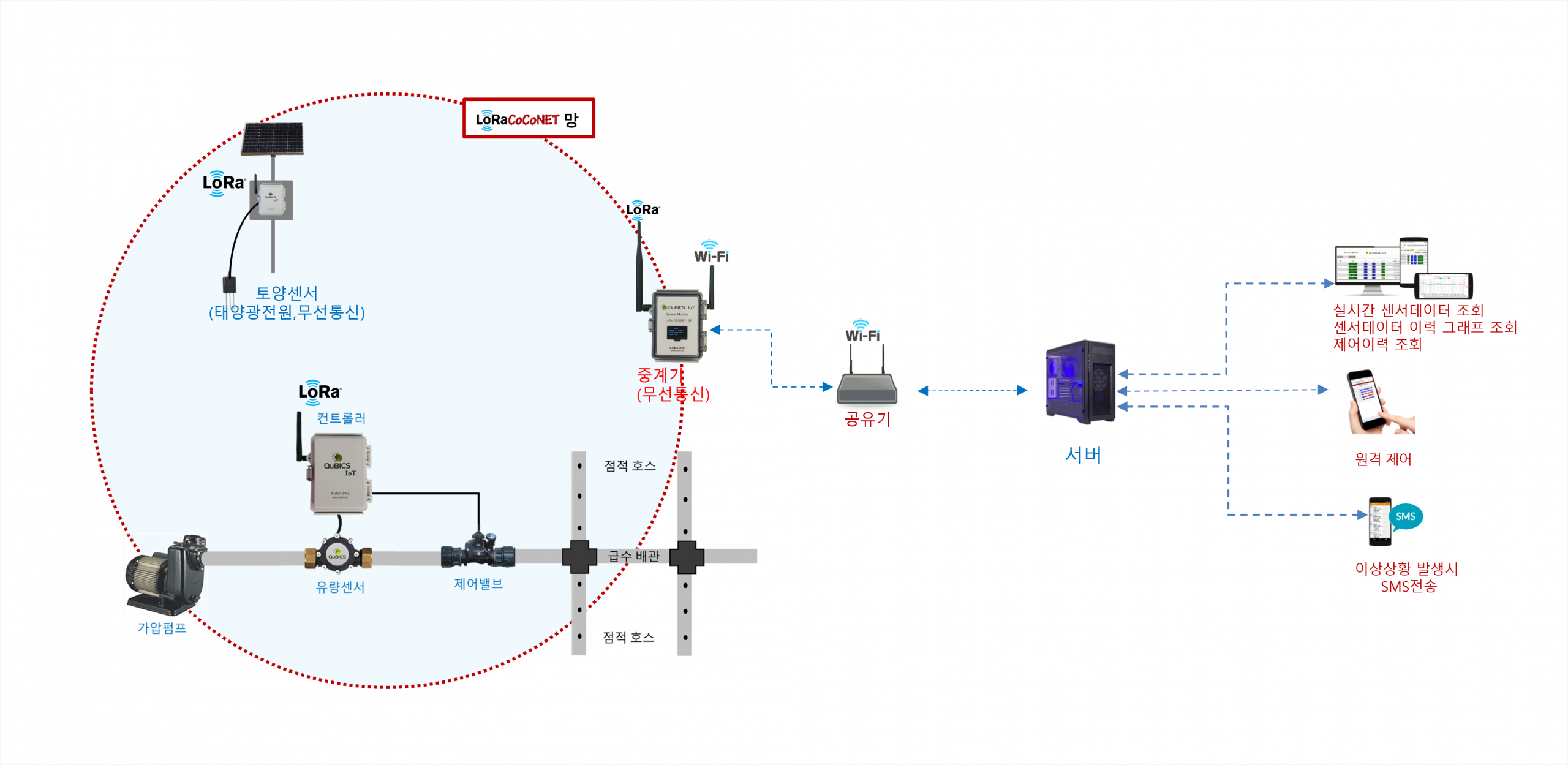

사람이 상주하지 않는 도로변 공원 화단에 자동 관수 시스템 적용
LoRaCoCoNET 무선 통신 기반 자동 관수 시스템
소규모로 현장 엣지서버 형태로 구현
토양습도에 따른 자동 관수 및 원격 수동 제어 구현
원격에서 토양 온습도, 밸브 상태, 관수 상태 모니터링

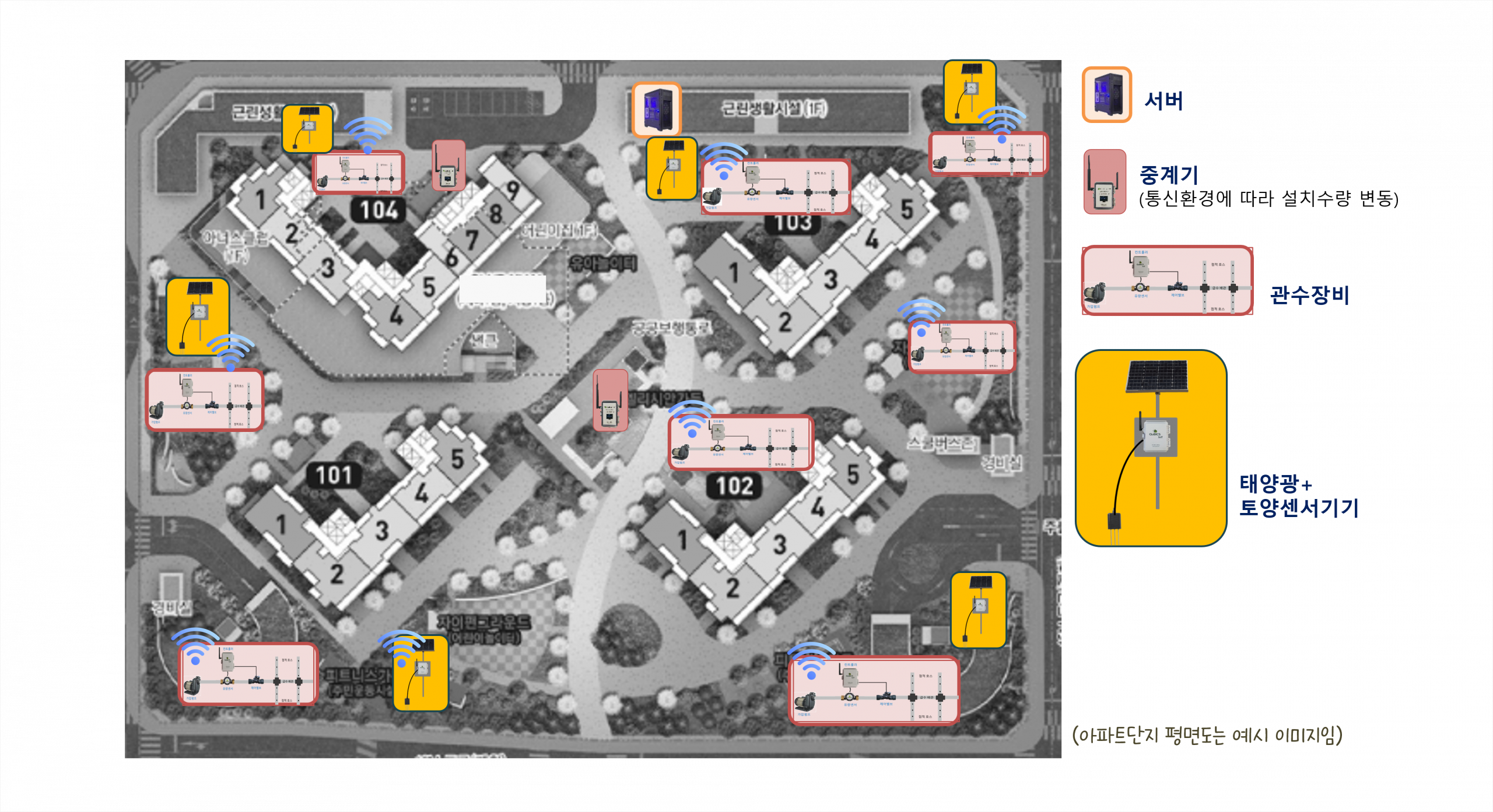

< 아파트 정원 자동 관수 >
구역별로 나뉘어진 아파트 화단에 자동 관수 시스템 적용
LoRaCoCoNET 무선통신 기반 자동 관수 시스템 구현
토양센서기기와 밸브제어기간 Device to Device 무선 통신
전원 공사가 어려운 토양센서기기 설치 위치는 태양광 전원을 사용
유량센서를 추가하여, 배관 파손 및 호스 막힘 등 감지 가능

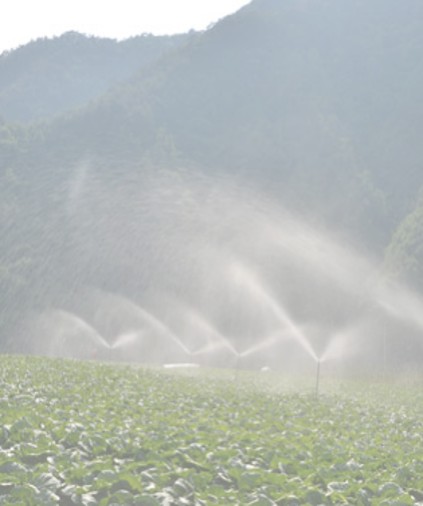

< 스마트팜 자동 관수 >
현장 서버 구축 필요없이 당사의 클라우드 서비스를 이용하여 시스템 구축
현장에 설치된 인터넷을 활용 (인터넷이 없을 경우 LTE라우터 1대 설치)
전원 설치가 어려운 곳의 토양센서기기는 배터리형으로 설치
언제 어디서나 PC나 스마트폰에서 토양습도 및 제어 상황 모니터링 및 밸브 원격 제어 가능
작물별로 최적화된 수분 관리로 농작물 품질 향상 및 인건비 절감 효과
설치 효과
토양 습도에 따른 자동 관수로 효율적인 작물 재배가 가능하여 생육상태가 매우 좋아짐
적시에 적절한 양의 토양 습도 관리로 작물 생산량 향상
효율적인 관수로 물 절약 및 인건비 절감 가능
사람이 직접 관수하기 어려운 곳 (비탈면, 도로변 등) 에 편리하고 효율적 관수 가능
도로변 화단 처럼 자연적인 수분 공급이 부족한 곳에 설치하여 효율적 관수 가능
유량센서를 추가하여 급수 배관 파손 및 점적호스 막힘 감지 가능
물 급수 외에 액체 비료 자동 시비 추가 구현 가능
무선 통신을 이용할 경우 통신 케이블링 작업이 불필요하여 설치 및 유지보수가 간편하고 비용절감 효과 큼
수집된 데이터를 분석하여 작물 종류에 따른 최적의 습도 조건 추적 가능
